应用于智能穿戴-MPHM160809系列

时间 :2023-09-19 11:17:40点击 :248栏目 :产品动态



产品图片




概要


MPHM160809系列是在顺络成熟的叠层平台上研发出的新产品,新品MPHM系列有以下的几个特点:

1、 针对高密度贴装的电路,MPHM系列产品呈现优异的抗干扰/防耦合、漏磁的性能;

2、 产品外形设计有Mark标识磁通方向,可以保证贴片后磁场方向一致;

3、 大额定电流、高可靠性、DCR等优异的电性能;

4、 满足主流的功率要求,采用叠层工艺,为客户提供高性价比的产品;



背景和开发目的


2022年TWS耳机出货量已达2.877亿台,占个人音频总出货量的68%,TWS耳机对电子元件的需求量庞大。在TWS耳机中,为了能够实现“随叫随到”的优质用户体验,众多功能在未使用时多处于待机状态,待机状态会持续消耗续航,可见续航是TWS耳机一项重要的参数指标。为了提高待机效率,需要用到开关型DC/DC电源芯片进行电源转换,而开关型DC/DC电源转换芯片的外围都需搭配一颗功率电感器作为储能器件。因此,根据不同产品的功能应用以及不同主平台的集成度差异,单个耳机内需要2-4颗功率电感。鉴于TWS的构造,无线耳机的电源电路中的功率电感需要具备较小的尺寸和中等大小(数百mA)的额定电流,并且要求电感低损耗,以实现高转换效率和强的续航能力。顺络这次推出的新品MPHM系列不仅在电性能上能满足TWS耳机对功率电感的要求,其独特的制备工艺使该系列在价格方面也有很强的竞争力。



产品特点


超大电流、低DCR

Mark标识磁通方向

全磁屏蔽

极低漏磁

独石结构



应用


TWS耳机

智能手表、电子标签

手机

电源模块

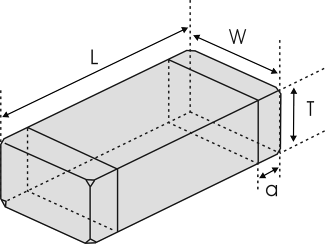

外观尺寸及推荐焊盘


 Unit: mm [inch]

Type

L

W

T

a

160809

1.60±0.15

[.063±.006]

1.0±0.15

[.039±.006]

1.0±0.15

[.039±.006]

0.3±0.2

[.012±.008]

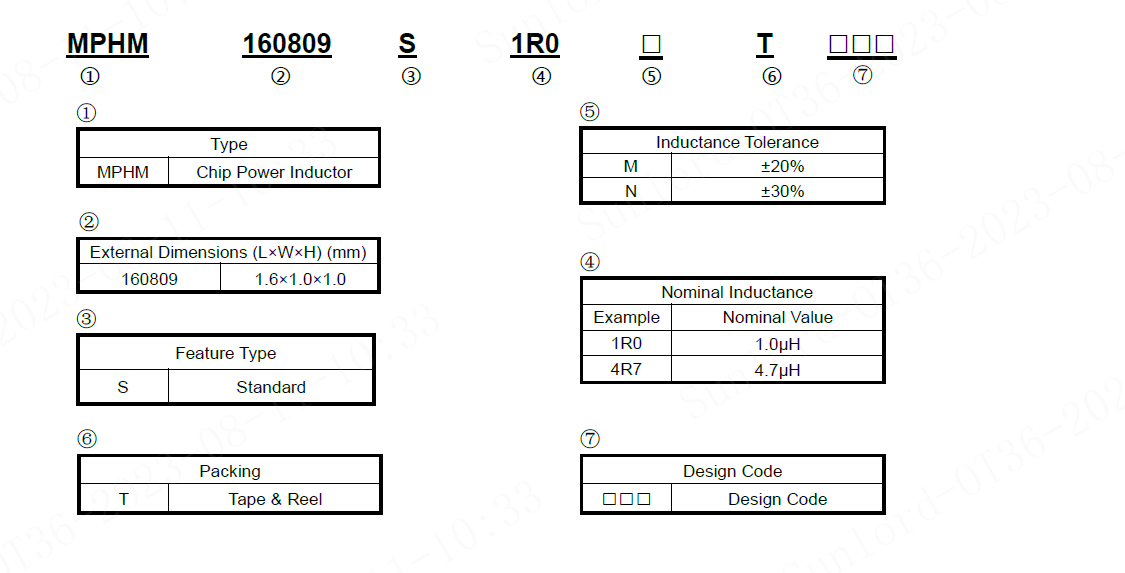

产品型号



主要产品规格和电气特性


MPHM160809-Y01 TYPE

Part Number

型号

Inductance

电感量

L Test   Freq.

L测试频率

DC   Resistance

直流电阻

Min.   Self- resonant

Frequency

自谐频率

Saturation

Current

饱和电流

Heat   Rating Current

Max.

温升电流

Thickness

厚度

Units单位

μH

MHz

Ω

MHz

mA

mA

mm [inch]

Symbol符号

L

Freq.

DCR

S.R.F

Isat

Irms

T

Max.

Typ.

Max.

Typ.

MPHM160809S1R0□TY01

1.0

1

0.237

0.190

110

700

750

750

1.0±0.15

[.039±.006]

MPHM160809S2R2□TY01

2.2

1

0.500

0.400

70

480

520

550

MPHM160809S4R7□TY01

4.7

1

0.750

0.600

55

320

360

450

MPHM160809S6R8□TY01

6.8

1

1.150

0.900

40

250

300

350

MPHM160809S100□TY01

10

1

1.500

1.200

30

220

240

280

MPHM160809-Y02 TYPE

Part Number

型号

Inductance

电感量

L Test   Freq.

L测试频率

DC   Resistance

直流电阻

Min.   Self- resonant

Frequency

自谐频率

Saturation

Current

饱和电流

Heat   Rating Current

Max.

温升电流

Thickness

厚度

Units单位

μH

MHz

Ω

MHz

mA

mA

mm [inch]

Symbol符号

L

Freq.

DCR

S.R.F

Isat

Irms

T

Max.

Typ.

Max.

Typ.

MPHM160809S1R0□TY02

1.0

1

0.190

0.170

110

750

950

1100

1.0±0.15

[.039±.006]

MPHM160809S2R2□TY02

2.2

1

0.350

0.280

70

480

550

900

MPHM160809S4R7□TY02

4.7

1

0.420

0.525

55

320

360

700

※□: Please specify the inductance tolerance code (M=±20%, N=±30%);

※Rated current: Isat or Irms, whichever is smaller;

※Isat: DC current at which the inductance drops approximate 30% from its value without current;

※Irms: DC current that causes the temperature rise (△T =40°C) from 20°C ambient.


MPHM160809系列

Inductance vs. Frequency Characteristics

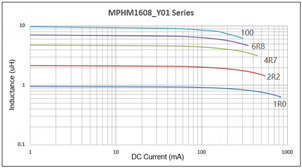

Inductance vs. DC Current Characteristics

Inductance vs. Frequency Characteristics

Inductance vs. DC Current Characteristics


产品详细信息


相关产品信息请参阅MPHM系列



PDF链接


应用于智能穿戴-MPHM160809系列.pdf



生产


已量产



应用案例


MPHM应用于TWS的场景

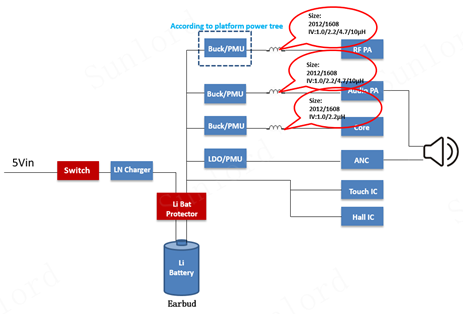

耳机应用框图

推荐型号如下

Part Number

型号

Inductance

电感量

L Test   Freq.

L测试频率

DC   Resistance

直流电阻

Min.   Self- resonant

Frequency

自谐频率

Saturation

Current

饱和电流

Heat   Rating Current

Max.

温升电流

Thickness

厚度

Units单位

μH

MHz

Ω

MHz

mA

mA

mm [inch]

Symbol符号

L

Freq.

DCR

S.R.F

Isat

Irms

T

Max.

Typ.

Max.

Typ.

MPHM160809S1R0MTY02

1.0

1

0.190

0.170

110

750

950

1100

1.0±0.15

[.039±.006]

MPHM160809S2R2MTY02

2.2

1

0.350

0.280

70

480

550

900

MPHM160809S4R7MTY02

4.7

1

0.420

0.525

55

320

360

700
